6.3 排列活动顺序

3W1H

3W1H	排列活动顺序
What	识别和记录项目活动之间的关系的过程。 作用:定义工作之间的逻辑顺序，以便在既定的所有项目制约因素下获得最高的效率。
Why	为了制定合理的、符合实际情况的进度计划。
When	定义活动之后。
How	除了首尾两项，每项活动都至少有一项紧前活动和一项紧后活动，并且逻辑关系适当。 紧前关系绘图法、确定和整合依赖关系、提前量和滞后量、 项目管理信息系统

ITTO

I	TT	O
1、项目章程 2、项目文件 3、事业环境因素 4、组织过程资产	**1、紧前关系绘图法
2、确定和整合依赖关系
3、提前量和滞后量** 4、项目管理信息系统	1、项目进度网络图 2、项目文件更新

‍

项目进度网络图

项目活动及其逻辑关系(依赖关系)， 包括：单代号网络图 (紧前关系绘图法) 、双代号网络图

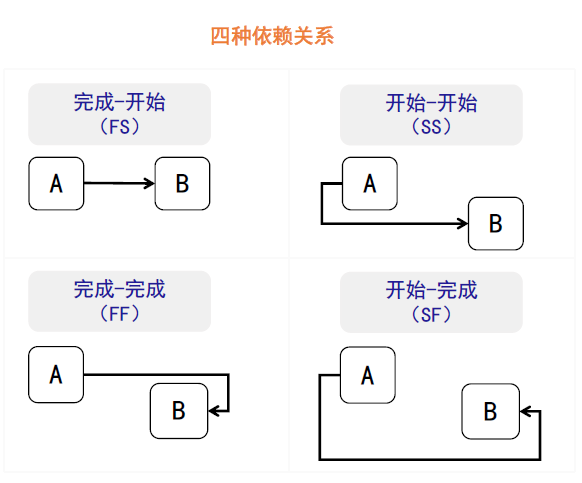

依赖关系

项目内的活动存在依赖关系，依赖关系可能是强制或选择的，内部或外部的

​​

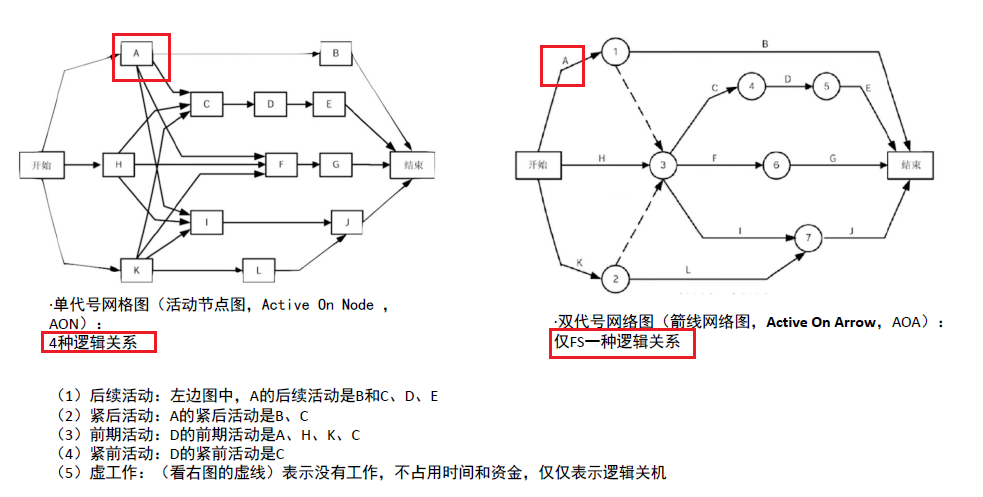

网络图

​​

提前量与滞后量

• 滞后量是相对于紧前活动，紧后活动需要推迟的时间量
• 提前量是相对于紧前活动，紧后活动可以提前的时间量

紧前关系绘图法（单代号网格图）

紧前关系绘图法（前导图法，Precedence Diagramming Method，PDM）是创建进度模型的一种技术，用节点表示活动，用一种或多种逻辑关系连接活动，以显示活动的实施顺序。

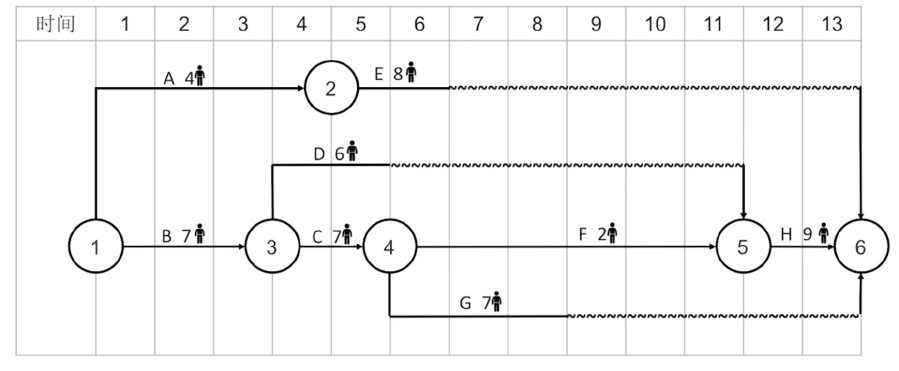

时标网络图

时标网络图是用活动的定位和长度表示活动历时的项目网络图

​​

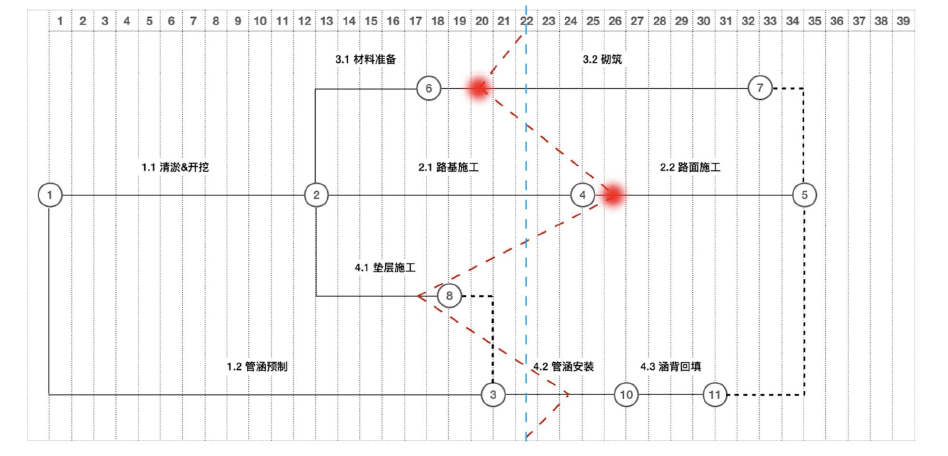

进度前锋线图

​​

‍
